差動保護的可靠性直接關系到電力主設備的安全。在保護裝置投運前或定期檢驗中，運維人員必須核實各側電流互感器（CT）的極性、變比及接線是否正確，即進行所謂的“六角圖"測試。傳統方法需要多人配合、使用多種儀表，不僅工作量大，還存在安全隱患。六路差動保護矢量分析儀的出現，將多項功能集成于一體，旨在簡化流程，提升測試的準確性與工作效率，已成為繼電保護工作者手中的一項重要裝備。

一、 產品核心功能與技術特點

這款六路差動保護矢量分析儀的設計，緊密圍繞現場實際需求，具備多項實用功能。

1. 多通道同步測量能力儀器集成了六路高精度電流采集通道和相應的電壓測量通道，能夠同步測量并記錄多側電流、電壓的幅值與相位關系。這種同步性對于準確捕捉同一時刻各電氣量的矢量關系至關重要，有效避免了因非同步測量帶來的分析誤差。

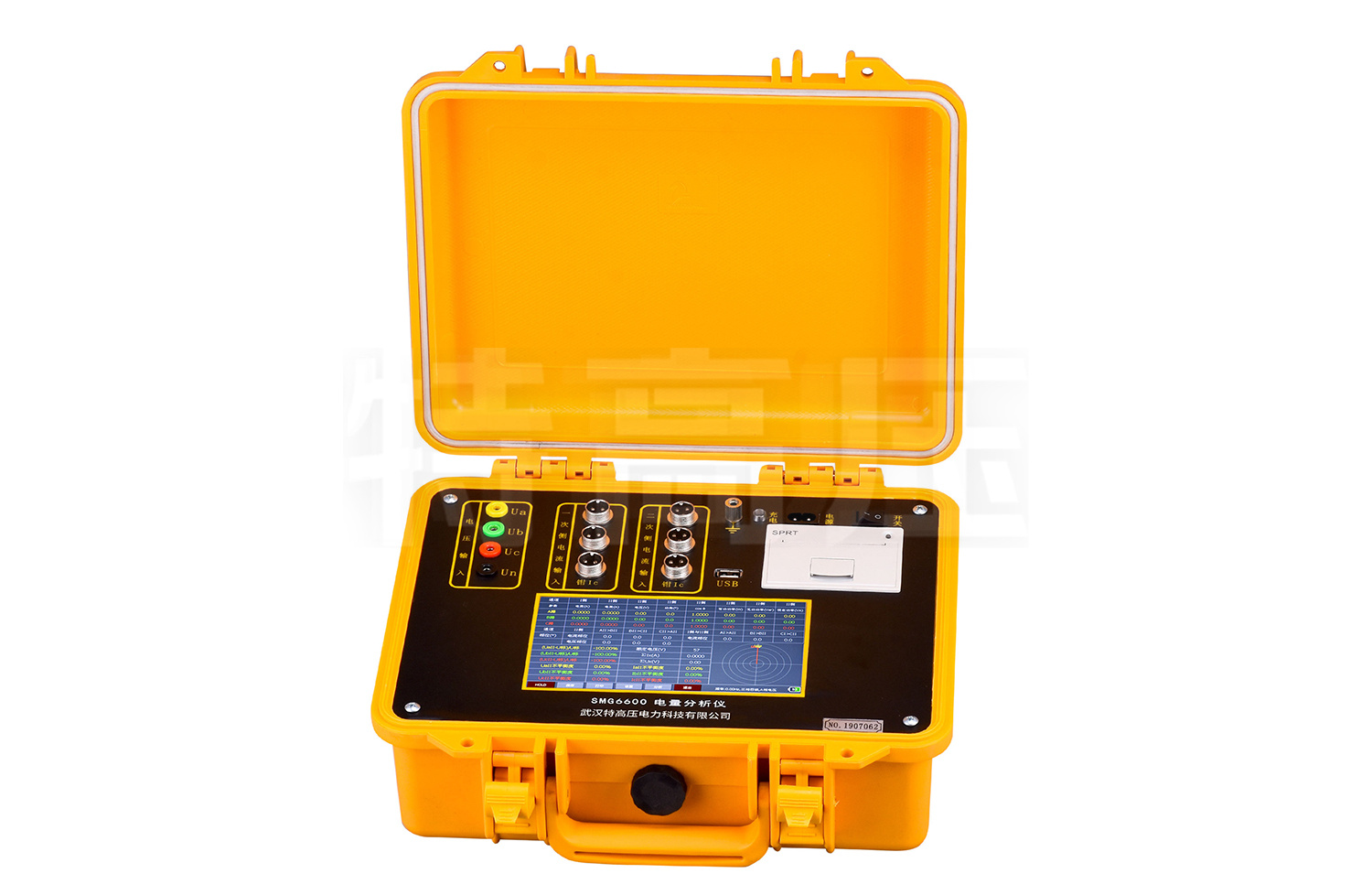

2. 直觀的矢量圖顯示與差流計算設備配備了大尺寸彩色液晶顯示屏，可實時繪制并顯示清晰的矢量圖（六角圖）。同時，儀器能根據接入的電流矢量，自動計算并顯示差電流大小，幫助調試人員直觀地判斷接線是否正確，差動保護是否處于正常動作范圍內。

3. 強大的CT變比與極性校驗儀器內置了CT變比測試功能，無需額外設備即可完成電流互感器變化校驗。結合矢量分析，能夠綜合判斷CT極性接線的正確性，為繼電保護回路的正確性提供了雙重驗證。

4. 人性化操作與數據管理考慮到現場使用的便捷性，儀器操作界面設計力求簡潔明了。測試數據與矢量圖可以方便地存儲在儀器內部，并支持通過USB接口導出，便于后期生成測試報告和進行數據歸檔，為設備狀態評估留下寶貴資料。

二、 武漢特高壓產品的實踐考量

武漢特高壓電力科技有限公司在此類電力測試儀器領域積累了豐富的經驗，其六路差動保護矢量分析儀在產品化過程中，充分考慮了應用的適應性。

• 穩定性與抗干擾設計：儀器在復雜的變電站電磁環境中，能保持良好的工作穩定性，測量數據重復性好，為判斷提供可靠依據。

• 便攜性與續航：采用緊湊式結構設計，重量控制合理，并配備大容量鋰電池，滿足現場移動工作和長時間測試的需求。

• 廣泛的應用范圍：該儀器不僅適用于新建變電站的調試，也適用于在運變電站的定期檢驗與故障排查。無論是發電廠、輸配電網絡還是大型工礦企業的內部變電站，它都能發揮重要作用。

三、 典型應用場景分析

1. 變壓器差動保護調試：在變壓器送電前， simultaneously measuring the currents of high-voltage side, low-voltage side, and even the third-winding side, to verify the correctness of the differential protection loop.

2. 母線差動保護驗收：對母線保護屏的各支路電流進行同步采樣，繪制矢量圖，確保各支路電流相位關系符合保護邏輯。

3. 繼電保護故障排查：當差動保護發生誤動或拒動后，使用該儀器可以快速、準確地測量相關電流向量，為分析事故原因提供第一手數據。

4. 電流回路帶負荷檢查：代替?zhèn)鹘y(tǒng)的鉗形相位表，一次接線即可完成多路電流的幅值與相位測量，效率顯著提高。

結語

總而言之，六路差動保護矢量分析儀通過技術的集成與創新，將復雜的矢量校驗工作變得更為安全、高效和直觀。武漢特高壓電力科技有限公司的這款產品，體現了其在電力測試領域?qū)τ脩粜枨蟮睦斫馀c技術實踐的沉淀。它不僅是繼電保護人員的得力助手，更是提升電力系統安全運維水平的一項實用工具，值得在行業內進行推廣和應用。
